 プッシュワンEシリーズ  (標準タイプ・TRタイプ)
  コネクタ コネクタ  Yジョイント Yジョイント  パネルタッチコネクタ パネルタッチコネクタ
  雌コネクタ 雌コネクタ  ユニオンコネクター ユニオンコネクター  雌パネルタッチコネクタ 雌パネルタッチコネクタ
  90°エルボ 90°エルボ  Yユニオン Yユニオン  レデューサ レデューサ
  90°ロングエルボ 90°ロングエルボ  ユニオンティー ユニオンティー  Yプラグ Yプラグ
  45°エルボ 45°エルボ  90°ユニオンエルボ 90°ユニオンエルボ  アダプタエルボ アダプタエルボ
  ティー ティー  90°ユニオンロングエルボ 90°ユニオンロングエルボ  ブランクプラグ ブランクプラグ
  サービスティー サービスティー  ユニバーサルエルボ ユニバーサルエルボ

   ユニバーサルエルボ プッシュワンEシリーズ  (標準タイプ・TRタイプ)
  90°ロングエルボ

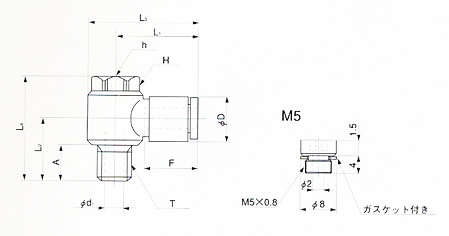

■寸法表

      ●ミリサイズ
品番
タイプ
適用
L1
L2
L3
L4
d1
最小内径
質量
有効断面積
チューブ
ネジ
チューブ
標準
TR
外径
サイズ
(mm)
(mm)
(mm)
(mm)
(mm)
挿入長さ
(mm)
(mm)
(mm)
(mm)
(mm)
(g)
(m㎡)
(mm)
(M,R)
(mm)
 ELB4-M5
4
M5×0.8
19.5
11.0
24.5
20.0
4.0
13.5
8.0
3.0
9.7
2.0
2.0
10.0
3.0
 ELB4-PT1/8
4
R1/8
22.5
18.0
29.7
30.0
10.0
13.5
13.0
5.0
9.7
5.0
3.0
20.0
4.0
 ELB6-M5
6
M5×0.8
20.5
11.0
25.5
21.0
4.0
15.0
8.0
3.0
12.5
2.0
2.0
10.0
3.5
 ELB6-PT1/8
6
R1/8
22.5
18.0
29.7
30.0
10.0
15.0
13.0
5.0
12.5
5.0
3.2
21.0
8.0
 ELB6-PT1/4
6
R1/4
24.5
23.5
34.2
37.5
14.0
15.0
17.0
6.0
12.5
7.0
4.2
43.0
9.0
 ELB8-PT1/8
8
R1/8
26.0
19.5
35.7
33.5
10.0
16.0
17.0
5.0
14.5
5.0
3.2
41.0
9.0
 ELB8-PT1/4
8
R1/4
26.0
23.5
35.7
37.5
14.0
16.0
17.0
6.0
14.5
7.0
4.2
44.0
14.5
 ELB8-PT3/8
8
R3/8
28.0
25.0
40.0
40.5
14.5
16.0
21.0
8.0
14.5
9.0
6.0
69.0
19.0
 ELB10-PT1/4
10
R1/4
31.0
24.5
43.0
40.0
14.0
19.0
21.0
6.0
17.5
7.0
4.2
74.0
15.5
 ELB10-PT3/8
10
R3/8
31.0
25.0
43.0
40.5
14.5
19.0
21.0
8.0
17.5
9.0
6.0
74.0
23.0
 ELB12-PT3/8
12
R3/8
34.5
25.0
48.5
40.5
14.5
20.0
24.0
8.0
20.0
10.0
8.0
92.0
25.5
 ELB12-PT1/2
12
R1/2
34.5
27.0
48.5
42.5
16.5
20.0
24.0
8.0
20.0
12.0
8.0
100.0
25.5

       ●インチサイズ
品番
タイプ
適用
L1
L2
L3
L4
d1
最小内径
質量
有効断面積
チューブ
ネジ
チューブ
標準
TR
外径
サイズ
(mm)
(mm)
(mm)
(mm)
(mm)
挿入長さ
(mm)
(mm)
(mm)
(mm)
(mm)
(g)
(m㎡)
(inch)
(M,R)
(mm)
 ELB1/4-M5
1/4
M5×0.8
20.5
11.0
25.5
21.0
4.0
15.0
8.0
3.0
12.5
2.0
2.0
10.0
3.5
 ELB1/4-PT1/8
1/4
R1/8
22.5
18.0
29.7
30.3
10.0
15.0
13.0
5.0
12.5
5.0
3.2
21.0
8.0
 ELB1/4-PT1/4
1/4
R1/4
24.5
23.5
34.2
37.5
14.0
15.0
17.0
6.0
12.5
7.0
4.2
43.0
9.0
 ELB5/16-PT1/8
5/16
R1/8
24.0
19.5
35.7
33.5
10.0
16.0
17.0
5.0
14.5
5.0
3.2
41.0
9.0
 ELB5/16-PT1/4
5/16
R1/4
26.0
23.5
35.7
37.5
14.0
16.0
17.0
6.0
14.5
7.0
4.2
44.0
14.5
 ELB5/16-PT3/8
5/16
R3/8
28.0
25.0
40.0
40.5
14.5
16.0
21.0
8.0
14.5
9.0
6.0
69.0
19.0
 ELB3/8-PT1/4
3/8
R1/4
29.0
24.5
43.0
40.0
14.0
19.0
21.0
6.0
17.5
7.0
4.2
74.0
15.5
 ELB3/8-PT3/8
3/8
R3/8
31.0
25.0
43.0
40.5
14.5
19.0
21.0
8.0
17.5
9.0
6.0
74.0
23.0
