　プッシュワンＥシリーズ　 （標準タイプ・ＴＲタイプ）
　　コネクタ　コネクタ 　Ｙジョイント　Ｙジョイント 　パネルタッチコネクタ　パネルタッチコネクタ
　　雌コネクタ　雌コネクタ 　ユニオンコネクター　ユニオンコネクター 　雌パネルタッチコネクタ　雌パネルタッチコネクタ
　　９０°エルボ　９０°エルボ 　Ｙユニオン　Ｙユニオン 　レデューサ　レデューサ
　　９０°ロングエルボ　９０°ロングエルボ 　ユニオンティー　ユニオンティー 　Ｙプラグ　Ｙプラグ
　　４５°エルボ　４５°エルボ 　９０°ユニオンエルボ　９０°ユニオンエルボ 　アダプタエルボ　アダプタエルボ
　　ティー　ティー 　９０°ユニオンロングエルボ　９０°ユニオンロングエルボ 　ブランクプラグ　ブランクプラグ
　　サービスティー　サービスティー 　ユニバーサルエルボ　ユニバーサルエルボ 　　　　

  　９０°ロングエルボ　プッシュワンＥシリーズ　 （標準タイプ・ＴＲタイプ）

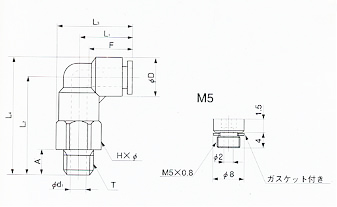

  90°ロングエルボ
■寸法表 　
　　　　　　
　　　　　　●ミリサイズ
品番
タイプ
適用
Ｔ
Ｌ１
Ｌ２
Ｌ３
Ｌ４
Ａ
Ｆ
Ｈ×φ
Ｄ
ｄ１
最小内径
質量
有効断面積
ﾁｭｰﾌﾞ
ﾈｼﾞ
ﾁｭｰﾌﾞ
二面幅
標準
ＴＲ
外径
ｻｲｽﾞ
(mm)
(mm)
(mm)
(mm)
(mm)
挿入長さ
(mm)
(mm)
(mm)
(g)
(ｍ㎡)
(mm)
(M,R)
(mm)
(mm)
　ELL4-M5
○
○
4
M5×0.8
16.5
30.5
22.0
35.0
4.0
13.5
10.0×11.0
9.7
2.0
2.0
13.0
3.0
　ELL4-PT1/8
○
○
4
R1/8
16.5
32.5
22.0
37.5
8.0
13.5
10.0×11.0
9.7
5.0
3.0
14.0
4.0
　ELL4-PT1/4
○
○
4
R1/4
16.5
36.5
24.0
41.5
11.0
13.5
14.0×15.4
9.7
7.0
3.0
27.0
4.0
　ELL6-M5
○
○
6
M5×0.8
18.5
34.5
25.0
41.0
4.0
15.0
12.0×13.0
12.5
2.0
2.0
20.0
3.5
　ELL6-PT1/8
○
○
6
R1/8
18.5
37.0
25.0
43.5
8.0
15.0
12.0×13.0
12.5
5.0
5.0
22.0
12.0
　ELL6-PT1/4
○
○
6
R1/4
18.5
41.0
26.0
47.5
11.0
15.0
14.0×15.4
12.5
7.0
5.0
31.0
12.0
　ELL6-PT3/8
○
○
6
R3/8
18.5
42.0
28.0
48.5
12.0
15.0
17.0×18.5
12.5
9.0
5.0
45.0
12.0
　ELL8-PT1/8
○
○
8
R1/8
20.5
40.0
28.0
47.5
8.0
16.0
14.0×15.4
14.5
5.0
5.0
30.0
18.5
　ELl8-PT1/4
○
○
8
R1/4
20.5
44.0
28.0
51.5
11.0
16.0
14.0×15.4
14.5
7.0
7.0
35.0
23.0
　ELL8-PT3/8
○
○
8
R3/8
20.5
45.0
30.0
52.5
12.0
16.0
17.0×18.5
14.5
9.0
7.0
50.0
23.0
　ELL10-PT1/8
○
○
10
R1/8
24.5
46.0
34.0
55.0
8.0
19.0
17.0×18.5
17.5
5.0
5.0
48.0
22.0
　ELL10-PT1/4
○
○
10
R1/4
24.5
50.0
34.0
59.0
11.0
19.0
17.0×18.5
17.5
7.0
7.0
53.0
34.5
　ELL10-PT3/8
○
○
10
R3/8
24.5
51.0
34.0
60.0
12.0
19.0
17.0×18.5
17.5
9.0
9.0
59.0
37.0
　ELL10-PT1/2
○
○
10
R1/2
24.5
55.0
36.5
64.0
15.0
19.0
22.0×24.0
17.5
12.0
9.0
94.0
37.0
　ELL12-PT1/4
○
○
12
R1/4
26.0
55.0
36.5
65.0
11.0
20.0
19.0×21.0
20.0
7.0
7.0
72.0
36.0
　ELL12-PT3/8
○
○
12
R3/8
26.0
56.0
36.5
66.0
12.0
20.0
19.0×21.0
20.0
9.0
9.0
78.0
43.0
　ELL12-PT1/2
○
○
12
R1/2
26.0
60.0
38.0
70.0
15.0
20.0
22.0×24.0
20.0
12.0
10.0
105.0
43.0

　　　　　　●インチサイズ
品番
タイプ
適用
Ｔ
Ｌ１
Ｌ２
Ｌ３
Ｌ４
Ａ
Ｆ
Ｈ×φ
Ｄ
ｄ１
最小内径
質量
有効断面積
ﾁｭｰﾌﾞ
ﾈｼﾞ
ﾁｭｰﾌﾞ
二面幅
標準
ＴＲ
外径
ｻｲｽﾞ
(mm)
(mm)
(mm)
(mm)
(mm)
挿入長さ
(mm)
(mm)
(mm)
(g)
(ｍ㎡)
(inch)
(M,R)
(mm)
(mm)
ELL1/4-M5
○
1/4
M5×0.8
18.5
34.5
25.0
41.0
4.0
15.0
12.0×13.0
12.5
2.0
2.0
20.0
3.0
ELL1/4-PT1/8
○
1/4
R1/8
18.5
37.0
25.0
43.5
8.0
15.0
12.0×13.0
12.5
5.0
5.0
22.0
13.0
ELL1/4-PT1/4
○
1/4
R1/4
18.5
41.0
26.0
47.5
11.0
15.0
14.0×15.4
12.5
7.0
5.0
31.0
13.0
ELL5/16-PT1/8
○
5/16
R1/8
20.5
40.0
28.0
47.5
8.0
16.0
14.0×15.4
14.5
5.0
5.0
30.0
18.5
ELL5/16-PT1/4
○
5/16
R1/4
20.5
44.0
28.0
51.5
11.0
16.0
14.0×15.4
14.5
7.0
7.0
35.0
23.0
ELL3/8-PT1/4
○
3/8
R1/4
24.5
50.0
34.0
59.0
11.0
19.0
17.0×18.5
17.5
7.0
7.0
53.0
30.0
ELL3/8-PT3/8
○
3/8
R3/8
24.5
51.0
34.0
60.0
12.0
19.0
17.0×18.5
17.5
9.0
9.0
59.0
32.0
ELL1/2-PT1/4
○
1/2
R1/4
26.0
55.0
36.5
65.0
11.0
20.0
19.0×21.0
21.0
7.0
7.0
72.0
37.0
ELL1/2-PT3/8
○
1/2
R3/8
26.0
56.0
36.5
66.0
12.0
20.0
19.0×21.0
21.0
9.0
9.0
78.0
53.0
ELL1/2-PT1/2
○
1/2
R1/2
26.0
60.0
38.0
70.0
15.0
20.0
22.0×24.0
21.0
12.0
10.0
105.0
55.5
