  　ティー　プッシュワンＥシリーズ　 （標準タイプ・ＴＲタイプ）
  90°ロングエルボ

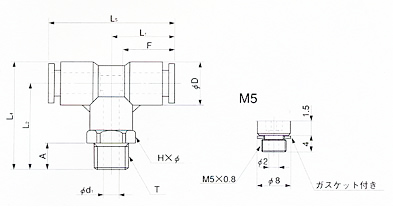

■寸法表 　
　　　　　　
　　　　　　●ミリサイズ
品番
タイプ
適用
Ｔ
Ｌ１
Ｌ２
Ｌ４
Ｌ５
Ａ
Ｆ
Ｈ×φ
Ｄ
ｄ１
最小内径
質量
有効断面積
ﾁｭｰﾌﾞ
ﾈｼﾞ
ﾁｭｰﾌﾞ
二面幅
標準
ＴＲ
外径
ｻｲｽﾞ
(mm)
(mm)
(mm)
(mm)
(mm)
挿入長さ
(mm)
(mm)
(mm)
(g)
(ｍ㎡)
(mm)
(M,R)
(mm)
(mm)
ET4-M5
○
○
4
M5×0.8
16.5
20.5
25.5
33.0
4.0
13.5
10.0×11.0
9.7
2.0
2.0
8.0
3.0
ET4-PT1/8
○
○
4
R1/8
16.5
22.5
27.5
33.0
8.0
13.5
10.0×11.0
9.7
5.0
3.0
10.0
4.0
ET4-PT1/4
○
○
4
R1/4
16.5
26.5
31.5
33.0
11.0
13.5
14.0×15.4
9.7
7.0
3.0
17.0
4.0
ET6-M5
○
○
6
M5×0.8
18.5
22.5
29.0
37.0
4.0
15.0
12.0×13.0
12.5
2.0
2.0
12.0
3.5
ET6-PT1/8
○
○
6
R1/8
18.5
25.0
31.5
37.0
8.0
15.0
12.0×13.0
12.5
5.0
5.0
14.0
12.0
ET6-PT1/4
○
○
6
R1/4
18.5
29.0
35.5
37.0
11.0
15.0
14.0×15.4
12.5
7.0
5.0
21.0
12.0
ET6-PT3/8
○
○
6
R3/8
18.5
30.0
36.5
37.0
12.0
15.0
17.0×18.5
12.5
9.0
5.0
29.0
12.0
ET8-PT1/8
○
○
8
R1/8
20.5
26.0
33.5
41.0
8.0
16.0
14.0×15.4
14.5
5.0
5.0
18.0
18.5
ET8-PT1/4
○
○
8
R1/4
20.5
30.0
37.5
41.0
11.0
16.0
14.0×15.4
14.5
7.0
7.0
24.0
23.0
ET8-PT3/8
○
○
8
R3/8
20.5
31.0
38.5
41.0
12.0
16.0
17.0×18.5
14.5
9.0
7.0
32.0
23.0
ET10-PT1/8
○
○
10
R1/8
24.5
29.0
38.0
49.0
8.0
19.0
17.0×18.5
17.5
5.0
5.0
28.0
22.0
ET10-PT1/4
○
○
10
R1/4
24.5
33.0
42.0
49.0
11.0
19.0
17.0×18.5
17.5
7.0
7.0
34.0
34.5
ET10-PT3/8
○
○
10
R3/8
24.5
34.0
43.0
49.0
12.0
19.0
17.0×18.5
17.5
9.0
9.0
39.0
37.0
ET10-PT1/2
○
○
10
R1/2
24.5
38.0
47.0
49.0
15.0
19.0
22.0×24.5
17.5
12.0
9.0
58.0
37.0
ET12-PT1/4
○
○
12
R1/4
26.0
35.5
45.5
52.0
11.0
20.0
19.0×21.0
20.0
7.0
7.0
43.0
36.0
ET12-PT3/8
○
○
12
R3/8
26.0
36.5
46.5
52.0
12.0
20.0
19.0×21.0
20.0
9.0
9.0
48.0
43.0
ET12-PT1/2
○
○
12
R1/2
26.0
40.5
50.5
52.0
15.0
20.0
22.0×24.5
20.0
12.0
10.0
65.0
43.0
ET16-PT3/8
○
○
16
R3/8
35.0
45.0
59.0
70.0
12.0
26.5
24.0×27.0
28.0
11.0
11.0
92.0
70.0
ET16-PT1/2
○
○
16
R1/2
35.0
48.0
62.0
70.0
15.0
26.5
24.0×27.0
28.0
12.0
12.0
106.0
93.0

　　　　　　 ●インチサイズ
品番
タイプ
適用
Ｔ
Ｌ１
Ｌ２
Ｌ４
Ｌ５
Ａ
Ｆ
Ｈ×φ
Ｄ
ｄ１
最小内径
質量
有効断面積
ﾁｭｰﾌﾞ
ﾈｼﾞ
ﾁｭｰﾌﾞ
二面幅
標準
ＴＲ
外径
ｻｲｽﾞ
(mm)
(mm)
(mm)
(mm)
(mm)
挿入長さ
(mm)
(mm)
(mm)
(g)
(ｍ㎡)
(inch)
(R)
(mm)
(mm)
ET1/4-PT1/8
○
1/4
R1/8
18.5
25.0
31.5
37.0
8.0
15.0
12.0×13.0
12.5
5.0
5.0
14.0
13.0
ET1/4-PT1/4
○
1/4
R1/4
18.5
29.0
35.5
37.0
11.0
15.0
14.0×15.4
12.5
7.0
5.0
21.0
13.0
ET5/16-PT1/8
○
5/16
R1/8
20.5
26.0
33.5
41.0
8.0
16.0
14.0×15.4
14.5
5.0
5.0
18.0
18.5
ET5/16-PT1/4
○
5/16
R1/4
20.5
30.0
37.5
41.0
11.0
16.0
14.0×15.4
14.5
7.0
7.0
24.0
23.0
ET3/8-PT1/4
○
3/8
R1/4
24.5
33.0
42.0
49.0
11.0
19.0
17.0×18.5
17.5
7.0
7.0
34.0
30.0
ET3/8-PT3/8
○
3/8
R3/8
24.5
34.0
43.0
49.0
12.0
19.0
17.0×18.5
17.5
9.0
9.0
39.0
32.0
ET3/8-PT1/2
○
3/8
R1/2
24.5
38.0
47.0
49.0
15.0
19.0
22.0×24.0
17.5
12.0
9.0
58.0
32.0
ET1/2-PT3/8
○
1/2
R3/8
26.0
36.5
46.5
52.0
12.0
20.0
19.0×21.0
21.0
9.0
9.0
48.0
53.0
ET1/2-PT1/2
○
1/2
R1/2
26.0
38.0
50.5
52.0
15.0
20.0
22.0×24.0
21.0
12.0
10.0
65.0
55.5
