   90°エルボ プッシュワンEシリーズ  (標準タイプ・TRタイプ)

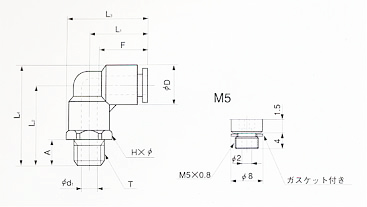

  90°エルボ
■寸法表

      ●ミリサイズ
品番
タイプ
適用
L1
L2
L3
L4
H×φ
d1
最小内径
質量
有効断面積
チューブ
ネジ
チューブ
二面幅
標準
TR
外径
サイズ
(mm)
(mm)
(mm)
(mm)
(mm)
挿入長さ
(mm)
(mm)
(mm)
(g)
(m㎡)
(mm)
(M,R)
(mm)
(mm)
 EL4-M5
4
M5×0.8
16.5
20.5
22.0
25.5
4.0
13.5
10.0×11.0
9.7
2.0
2.0
7.0
3.0
 EL4-PT1/8
4
R1/8
16.5
22.5
22.0
27.5
8.0
13.5
10.0×11.0
9.7
5.0
3.0
9.0
4.0
 EL4-PT1/4
4
R1/4
16.5
26.5
24.0
31.5
11.0
13.5
14.0×15.4
9.7
7.0
3.0
16.0
4.0
 EL6-M5
6
M5×0.8
18.5
22.5
25.0
29.0
4.0
15.0
12.0×13.0
12.5
2.0
2.0
10.0
3.5
 EL6-PT1/8
6
R1/8
18.5
25.0
25.0
31.5
8.0
15.0
12.0×13.0
12.5
5.0
5.0
18.0
12.0
 EL6-PT1/4
6
R1/4
18.5
29.0
26.0
35.5
11.0
15.0
14.0×15.4
12.5
7.0
5.0
18.0
12.0
 EL6-PT3/8
6
R3/8
18.5
30.0
28.0
36.5
12.0
15.0
17.0×18.5
12.5
9.0
5.0
26.0
12.0
 EL8-PT1/8
8
R1/8
20.5
26.0
28.0
33.5
8.0
16.0
14.0×15.4
14.5
5.0
5.0
15.0
18.5
 EL8-PT1/4
8
R1/4
20.5
30.0
28.0
37.5
11.0
16.0
14.0×15.4
14.5
7.0
7.0
20.0
23.0
 EL8-PT3/8
8
R3/8
20.5
31.0
30.0
38.5
12.0
16.0
17.0×18.5
14.5
9.0
7.0
28.0
23.0
 EL10-PT1/8
10
R1/8
24.5
29.0
34.0
38.0
8.0
19.0
17.0×18.5
17.5
5.0
5.0
22.0
22.0
 EL10-PT1/4
10
R1/4
24.5
33.0
34.0
42.0
11.0
19.0
17.0×18.5
17.5
7.0
7.0
27.0
34.5
 EL10-PT3/8
10
R3/8
24.5
34.0
34.0
43.0
12.0
19.0
17.0×18.5
17.5
9.0
9.0
33.0
37.0
 EL10-PT1/2
10
R1/2
24.5
38.0
36.5
47.0
15.0
19.0
22.0×24.5
17.5
12.0
9.0
52.0
37.0
 EL12-PT1/4
12
R1/4
26.0
35.5
36.5
45.5
11.0
20.0
19.0×21.0
20.0
7.0
7.0
34.0
36.0
 EL12-PT3/8
12
R3/8
26.0
36.5
36.5
46.5
12.0
20.0
19.0×21.0
20.0
9.0
9.0
39.0
43.0
 EL12-PT1/2
12
R1/2
26.0
40.5
38.0
50.5
15.0
20.0
22.0×24.5
20.0
12.0
10.0
56.0
43.0
 EL16-PT3/8
16
R3/8
35.0
45.0
48.5
59.0
12.0
26.5
24.0×27.0
28.0
11.0
11.0
70.0
70.0
 EL16-PT1/2
16
R1/2
35.0
48.0
48.5
62.0
15.0
26.5
24.0×27.0
28.0
12.0
12.0
84.0
93.0


      ●インチサイズ
品番
タイプ
適用
L1
L2
L3
L4
H×φ
d1
最小内径
質量
有効断面積
チューブ
ネジ
チューブ
二面幅
標準
TR
外径
サイズ
(mm)
(mm)
(mm)
(mm)
(mm)
挿入長さ
(mm)
(mm)
(mm)
(g)
(m㎡)
(inch)
(M,R)
(mm)
(mm)
 EL1/4-M5
1/4
M5×0.8
18.5
18.5
22.5
25.0
4.0
15.0
12.0×13.0
12.5
2.0
2.0
10.0
3.0
 EL1/4-PT1/8
1/4
R1/8
18.5
18.5
25.0
25.0
8.0
15.0
12.0×13.0
12.5
5.0
5.0
18.0
13.0
 EL1/4-PT1/4
1/4
R1/4
18.5
18.5
29.0
26.0
11.0
15.0
14.0×15.4
12.5
7.0
5.0
18.0
13.0
 EL1/4-PT3/8
1/4
R3/8
18.5
18.5
30.0
28.0
12.0
15.0
17.0×18.5
12.5
9.0
5.0
26.0
13.0
 EL5/16-PT1/8
5/16
R1/8
20.5
20.5
26.0
28.0
8.0
16.0
14.0×15.4
14.5
5.0
5.0
15.0
18.5
 EL5/16-PT1/4
5/16
R1/4
20.5
20.5
30.0
28.0
11.0
16.0
14.0×15.4
14.5
7.0
7.0
20.0
23.0
 EL5/16-PT3/8
5/16
R3/8
20.5
20.5
31.0
30.0
12.0
16.0
17.0×18.5
14.5
9.0
7.0
28.0
23.0
 EL3/8-PT1/8
3/8
R1/8
24.5
24.5
29.0
34.0
8.0
19.0
17.0×18.5
17.5
5.0
5.0
22.0
19.0
 EL3/8-PT1/4
3/8
R1/4
24.5
24.5
33.0
34.0
11.0
19.0
17.0×18.5
17.5
7.0
7.0
27.0
30.0
 EL3/8-PT3/8
3/8
R3/8
24.5
24.5
34.0
34.0
12.0
19.0
17.0×18.5
17.5
9.0
9.0
33.0
32.0
 EL3/8-PT1/2
3/8
R1/2
24.5
24.5
38.0
36.5
15.0
19.0
22.0×24.0
17.5
12.0
9.0
52.0
32.0
 EL1/2-PT1/4
1/2
R1/4
26.0
26.0
35.5
36.5
11.0
20.0
19.0×21.0
21.0
7.0
7.0
34.0
37.0
 EL1/2-PT3/8
1/2
R3/8
26.0
26.0
36.5
36.5
12.0
20.0
19.0×21.0
21.0
9.0
9.0
39.0
53.0
 EL1/2-PT1/2
1/2
R1/2
26.0
26.0
38.0
38.0
15.0
20.0
22.0×24.0
21.0
12.0
10.0
56.0
55.5
