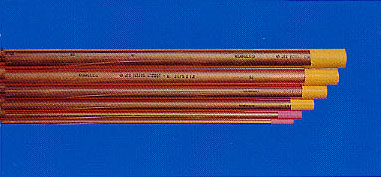

４Ｍ硬質および半硬質直管



エアコン、冷凍、冷蔵設備用ユニット、冷凍ショーケースなどの配管に使用される銅管には、 特に内面の清浄度が要求されますので、熱収縮フィルムによるシュリンクキャップを採用し、 完全にシールされております。

＊在庫サイズは銅管標準寸法・質量表を御参照下さい。

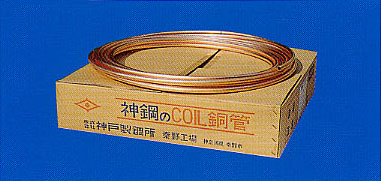

２０Ｍコイル銅管



均一に光輝焼く鈍されたマルチレイヤー型の２０Ｍ物コイルです。

＊在庫サイズは銅管標準寸法・質量表を御参照下さい。

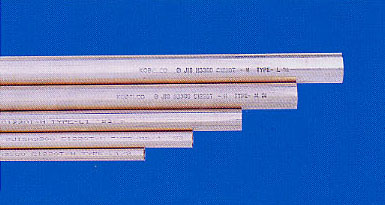

建築用銅管（給湯給水用・冷・暖房用配管銅管）



建築用銅管は、冷媒用銅管と呼び径が同じでも、外径寸法が異なりますので御注意下さい。

＊在庫サイズは銅管標準寸法・質量表を御参照下さい。


特徴


■
水道用銅管／高度な技術と徹底した品質管理のもとに、日本水道協会の規格（ＪＷＷＡ Ｈ１０１）で製造しています。なお水道用銅管には、コイル巻管と直管の２種類があり、いずれも凍結や衝撃に強く、厳しい環境条件に耐えて、威力を発揮します。
■
消火用スプリンクラー設備用銅管／消火用スプリンクラー配管に使用する銅管のサイズは、外径２０Ａ、２５Ａ、３２Ａ、５０Ａ、６０Ａで、寸法によって０材、１／２Ｈ材、Ｈ材があります。
■
燃料配管用銅管／高い耐久性を有し、灯油を始めとするさまざまな燃料の化学的性質に対して、すぐれた耐久性を示します。サイズは、外径６，８，１０㎜の１０ｍ、１０ｍcoilがあります。


銅管標準寸法・質量表

■冷媒用銅管
銅管０材 参考質量kg/本 銅管1/2･Ｈ材 参考質量kg/本 銅管Ｈ材 参考質量kg/本
4.00×0.8×20M 1.43 1/2H 6.00×0.8×4M 0.47 H 25.40×1.0×4M 2.74
4.00×1.0×20M 1.68 1/2H 6.00×1.0×4M 0.56 H 25.40×1.2×4M 3.26
4.77×0.8×20M 1.78 1/2H 6.35×0.8×4M 0.50 H 25.40×1.5×4M 4.02
6.00×0.8×20M 2.33 1/2H 8.00×0.8×4M 0.65 H 28.58×1.0×4M 3.09
6.00×1.0×20M 2.80 1/2H 8.00×1.0×4M 0.79 H 28.58×1.2×4M 3.68
6.35×0.8×20M 2.48 1/2H 9.52×0.8×4M 0.79 H 28.58×1.5×4M 4.55
6.35×1.0×20M 3.00 1/2H 10.00×1.0×4M 1.01 H 31.75×1.2×4M 4.11
8.00×0.8×20M 3.23 1/2H 12.00×1.0×4M 1.24 H 31.75×1.5×4M 5.09
8.00×1.0×20M 3.92 1/2H 12.70×0.8×4M 1.07 H 34.92×1.2×4M 4.54
9.52×0.8×20M 3.91 1/2H 12.70×1.0×4M 1.31 H 34.92×1.5×4M 5.62
9.52×1.0×20M 4.77 1/2H 12.70×1.2×4M 1.55 H 38.10×1.2×4M 4.96
10.00×0.8×20M 4.12 H 15.88×0.5×4M 0.87 H 38.10×1.5×4M 6.15
10.00×1.0×20M 5.04 H 15.88×0.6×4M 1.03 H 41.28×1.5×4M 6.69
12.00×1.0×20M 6.18 1/2H 15.88×0.8×4M 1.36 H 44.45×1.5×4M 7.22
12.70×0.8×20M 5.33 1/2H 15.88×1.0×4M 1.67 H 50.80×1.5×4M 8.29
12.70×1.0×20M 6.55 1/2H 15.88×1.2×4M 1.98 H 50.80×2.0×4M 10.94
15.88×1.0×20M 8.33 1/2H 19.05×0.8×4M 1.64 H 53.98×2.0×4M 11.65
19.05×1.0×20M 10.10 1/2H 19.05×1.0×4M 2.03 H 63.50×2.0×4M 13.78
22.22×1.0×20M 11.88 1/2H 19.05×1.2×4M 2.40 H 66.68×2.0×4M 14.49
    H 22.22×1.0×4M 2.38 H 76.20×2.0×4M 16.62
    H 22.22×1.2×4M 2.83
＊両端シュリンク・キャップ付

■建築用銅管
呼び径 外径㎜ 肉厚㎜ 参考質量kg/m 常用圧力(軟質)Mpa 主な用途
M3/8 ( 10A) 12.70 0.64 0.217 4.2 給水，給湯配管
冷暖房配管
排水，通気配管
燃料配管
M1/2 ( 15A) 15.88 0.71 0.303 3.7
M3/4 ( 20A) 22.22 0.81 0.487 3.1
M1 ( 25A) 28.58 0.89 0.692 2.6
M1"1/4 ( 32A) 34.92 1.07 1.02 2.6
M1"1/2 ( 40A) 41.28 1.24 1.39 2.5
M2 ( 50A) 53.98 1.47 2.17 2.3
M2"1/2 ( 65A) 66.68 1.65 3.01 2.1
M3 ( 80A) 79.38 1.83 3.99 1.9
M4 (100A) 104.78 2.41 6.93 1.9
M5 (125A) 130.18 2.77 9.91 1.8
M6 (150A) 155.58 3.10 13.3 1.7
L1/4 ( 8A) 9.52 0.76 0.187 6.6 医療配管
給水，給湯配管
冷暖房配管
燃料配管
L3/8 ( 10A) 12.70 0.89 0.295 5.8
L1/2 ( 15A) 15.88 1.02 0.426 5.3
L5/8 19.05 1.07 0.540 4.6
L3/4 ( 20A) 22.22 1.14 0.675 4.2
L1 ( 25A) 28.58 1.27 0.974 3.7
L1"1/4 ( 32A) 34.92 1.40 1.32 3.4
L1"1/2 ( 40A) 41.28 1.52 1.70 3.1
L2 ( 50A) 53.98 1.78 2.61 2.8
L2"1/2 ( 65A) 66.68 2.03 3.69 2.6
L3 ( 80A) 79.38 2.29 4.96 2.4
L4 (100A) 104.78 2.79 7.99 2.2
L5 (125A) 130.18 3.18 11.3 2.1
L6 (150A) 155.58 3.56 15.2 1.9
備考：直管の標準長は４ｍです。
※記載の仕様および寸法は、製品改良のため予告なしに変更する場合があります。あらかじめご了承下さい。
