  　ポリオレフィン系樹脂チューブ　ＰＬ
  ■使用条件
  　使　用　流　体 : 空気、水、一般作動油、薬品類(P．１８７「耐薬品性資料」欄をご参考下さい。）
  　使用温度範囲 :（空気）－６０℃～＋８０℃、（水）０℃～＋８０℃　
  　 　薬品の使用温度範囲は弊社までお問い合せ下さい。
  　適　用　継　手 : プッシュワンＥシリーズ（全タイプ）P．43　

    　クイックシールシリーズ（インサートタイプ）P．73
    　ケミフィットシリーズ（Ｃ１・ＣＰ・ＣＳ）Ｐ．１４１
    　上記以外の継手使用は避けて下さい。
  　負　圧　性　能 : 負圧時においてはつぶれ、変形等はありません。
  　定　　　　　　尺 : ２０Ｍ、１００Ｍ
■寸法表 　
●ミリサイズ
品番
外径×内径
最高使用圧力
最小曲げ半径
質量
有効断面積
標準カラー
(mm)
(MPa{kgf/c㎡}at20℃)
(mm)
(g/m)
(ｍ㎡/ｍ)
黒
乳白
赤
青
黄
緑
　PL-4-4×2
4×2
1.5{15.0}
15
10
1.5
●
●
●
●
●
●
　PL-4-6×4
6×4
1.0{10.0}
25
15
6.5
●
●
●
●
●
●
　PL-4-8×6
8×6
0.7{7.0}
35
20
16.5
●
●
●
●
●
●
　PL-4-10×7.5
10×7.5
45
30
30.0
-
●
-
-
-
-
　PL-4-10×8
10×8
0.5{5.0}
25
33.0
●
●
●
●
●
●
　PL-4-12×9
12×9
0.7{7.0}
55
45
48.0
●
●
●
●
●
●
●インチサイズ
品番
外径×内径
最高使用圧力
最小曲げ半径
質量
有効断面積
標準カラー
(mm)
(MPa{kgf/c㎡}at20℃)
(mm)
(g/m)
(ｍ㎡/ｍ)
黒
乳白
赤
青
黄
緑
　PL-1-1/4
6.35×4.57
0.7{7.0}
30
14
9.5
●
●
●
●
●
●
　PL-1-3/8
9.53×6.99
40
30
24.0
●
●
●
●
●
●
　PL-1-1/2
12.70×9.56
55
50
48.5
●
●
●
●
●
●

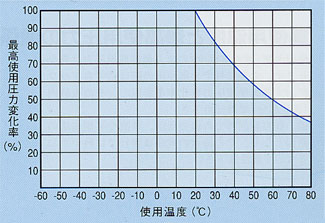

■使用温度と最高使用圧力の関係
使用温度（雰囲気温度）により最高使用圧力は異なります。常温以外でのご使用の際は必ず右グラフに示す最高使用圧力変化率を参照し、その数値内（青色部分）でご使用下さい。
尚、許容範囲外でのご使用は、事故や早期破損の原因となり、その場合の責任は弊社では負いかねますのでご注意下さい。
