  　難燃性チューブ　ＦＷ（2層チューブ）
  ■使用条件
  　使　用　流　体 : 空気、水、一般作動油。
  　使用温度範囲 :（空気、一般作動油）－４０℃～＋８０℃、（水）０℃～＋７０℃
  　適　用　継　手 : プッシュワンＥシリーズ（黄銅ボディタイプ）Ｐ．６９

    　クイックシールシリーズ（インサートタイプ）Ｐ．７３
    　インサートタイプご使用の場合、スリーブは黄銅スリーブを使用して下さい。
    　上記以外の継手使用は避けて下さい。
  　負　圧　性　能 : 負圧時においてはつぶれ、変形等はありません。
  　定　　　　　　尺 : ２０Ｍ、１００Ｍ　＊ＦＷ－４－１２×９は５０Ｍのみ
■寸法表 　
●ミリサイズ
品番
内層ﾁｭｰﾌﾞ
外層ｶﾊﾞｰ
最高使用圧力
最小曲げ半径
質量
有効断面積
標準カラー
外径×内径
ｶﾊﾞｰ内厚寸法
内層
外層
(mm)
(mm)
(MPa{kgf/c㎡}at20℃)
(mm)
(g/m)
(ｍ㎡/ｍ)
黒
黒
白
赤
青
緑
　FW-4-6×4
6×4
1.0
1.0{10.0}
14
49
6.5
●
●
○
●
●
●
　FW-4-8×6
8×6
1.0
0.8{8.0}
23
65
16.5
●
●
○
●
●
●
　FW-4-10×7.5
10×7.5
1.0
27
89
30.0
●
●
○
●
●
●
　FW-4-12×9
12×9
1.0
31
116
48.0
●
●
○
●
●
●
ＦＷﾁｭｰﾌﾞは二重構造のため、外層ﾁｭｰﾌﾞをはがしてご使用下さい。
外層ｶﾊﾞｰの剥離用には弊社の専用カッター（Ｐ．１７６）をお奨めします。
■使用温度と最高使用圧力の関係

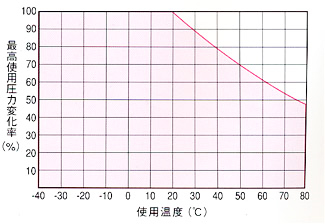

使用温度（雰囲気温度）により最高使用圧力は異なります。常温以外でのご使用の際は必ず右グラフに示す最高使用圧力変化率を参照し、その数値内（ピンク部分）でご使用下さい。
尚、許容範囲外でのご使用は、事故や早期破損の原因となり、その場合の責任は弊社では負いかねますのでご注意下さい。
